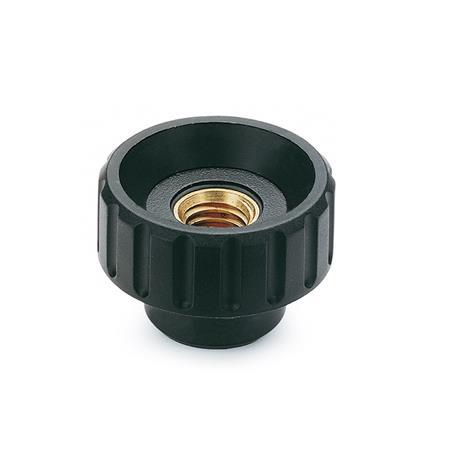

GN 590 Rändelmuttern, Kunststoff, Buchse Messing

ELESA original design BT. / BT.FP Info

D	mit Gewinde-Durchloch
E	mit Gewinde-Sackloch

Filter anzeigen

d₁	d₂ Form D			d₃ Form E			d₄	h	k	t₁ min.	t₂

12	-	-	-	M 3	M 4	M 5	9,5	11,5	7,5	6	-
16	M 4	M 5	-	M 3	M 4	M 5	11	13	8	6	10
20	M 6	-	-	M 5	M 6	-	11,5	16	10	6	12
25	M 6	M 8	-	M 5	M 6	-	16	19	11	6	14
32	M 6	M 8	M 10	M 8	-	-	17	22	13	10	16
40	M 10	-	-	M 8	M 10	-	19	27	14	13	20
50	M 10	-	-	M 10	-	-	22	28,5	15	13	20

Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff
Thermoplast (Polyamid PA)

Buchse
Messing

RoHS

Bestellbeispiel

GN 590-20-M6-D
