Aluminium

GN 287 Gelenk-Klemmverbinder

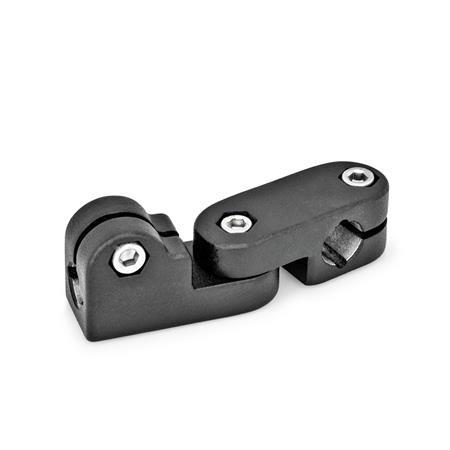

Gelenk Klemmverbinder GN 287 thumbnail Zoom

Aluminium

GN 287 Gelenk-Klemmverbinder

Gelenk Klemmverbinder GN 287
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Gelenk Klemmverbinder GN 287 Skizze


Kennziffer

2mit 3 Edelstahl-Zylinderschrauben DIN 912
d1
Bohrung
d2
Bohrung
b
Laschen-
breite
k1k2l1l2l3m1m2z1
Schraub-
stellen
z2
Schraub-
stelle
Zubehör
empf. Klemmhebel
GN 911 für
 z
l4


für z2
l4
B 12B 12B 14B 15B 16B 182531,52510034,52529,548,5M6-20M6-206345 | 63
B 14B 12B 14B 15B 16B 182531,52510034,52529,548,5M6-20M6-2045 | 6345 | 63
B 15B 12B 14B 15B 16B 182531,52510034,52529,548,5M6-20M6-2045 | 6345 | 63
B 16B 12B 14B 15B 16B 182531,52510034,52529,548,5M6-20M6-2045 | 6345 | 63
B 18B 12B 14B 15B 16B 182531,52510034,52529,548,5M6-20M6-2045 | 6345 | 63
Filterkombination ergibt keine Treffer.

Ausführung

Aluminium
  • kunststoffbeschichtet
    schwarz, RAL 9005, strukturmattSWSW
  • blank, matt gestrahltBLBL

Zylinderschrauben DIN 912
Edelstahl nichtrostend, 1.4301

Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301
selbstsichernd durch Polyamidring
RoHS

Zubehör

Verstellbare Klemmhebel GN 911

Hinweis

Die Gelenk-Klemmverbinder GN 287 bestehen aus Laschen-Klemmverbindern GN 275 und GN 277.

Die Klemmbohrungen sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

An den Schraubstellen z1 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.

Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.

Bestellbeispiel
1d1
2
3Kennziffer
4Oberfläche
GN 287-B12-B12-2-SW

RoHS-konform: Info -
Gewicht: Info -
