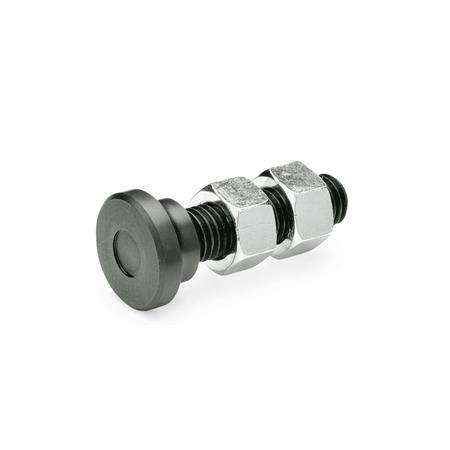

mit beweglichem Stahl-Druckstück
GN 802 Andrückschrauben
| d1 | Länge l | d2 | e | h | m | |||
|---|---|---|---|---|---|---|---|---|
| M 5* | 37 | - | - | - | 14 | - | 10 | 4,7 |
| M 6 | 32 | 42 | 52 | - | 12 | 2,2 | 7 | 5,2 |
| M 8 | 38 | 48 | 63 | 83 | 16 | 3 | 9 | 6,8 |
| M 10 | 44 | 54 | 64 | 84 | 20 | 3,6 | 11 | 8,4 |
| M 12 | 55 | 65 | 85 | 105 | 25 | 4,5 | 13 | 10,8 |
Filterkombination ergibt keine Treffer.
* Bei Andrückschraube M5 sind Zapfen und Druckstück nicht gehärtet und nicht demontierbar
Ausführung
Schraube DIN 6332
Stahl
Druckstück DIN 6311
Stahl
einsatzgehärtet
Sechskantmuttern ISO 4032 / DIN 934
Stahl
verzinkt, blau passiviert
RoHS
Stahl
- Druckzapfen gehärtet (Form SK)
- brüniert
Druckstück DIN 6311
Stahl
einsatzgehärtet
Sechskantmuttern ISO 4032 / DIN 934
Stahl
verzinkt, blau passiviert
RoHS
Hinweis
Durch den Sprengring des Druckstückes wird eine lösbare Verbindung zwischen Schraube und Druckstück erzielt.
Die beiden Sechskantmuttern gehören zum Lieferumfang.
| Bestellbeispiel |
| ||||
GN 802-M8-48 |
