mit Druckzapfen

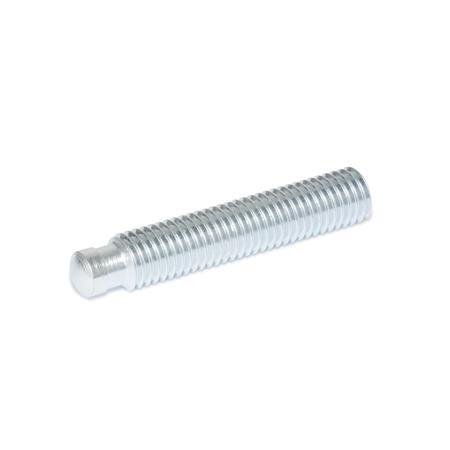

DIN 6332 Gewindestifte, Stahl, verzinkt
Form
| SKN | mit Druckzapfen, ungehärtet |
| d1 | Länge l | d2 h11 | d3 | e1 ≈ | e3 ≈ | sw | z1 ≈ | z2 ≈ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 10 | 45 | 55 | 65 | 80 | - | 8 | 7,2 | 3,6 | - | 5 | 9 | 4,5 |
| M 12 | 50 | 60 | 70 | 80 | 100 | 8 | 7,2 | 4,6 | 3,7 | 6 | 10 | 4,5 |
| M 16 | 65 | 70 | 80 | 100 | 125 | 12 | 11 | 5,4 | 4 | 8 | 12 | 5 |
| M 20 | 90 | 100 | 125 | 150 | - | 15,5 | 14,4 | 5,5 | 4,3 | 10 | 14 | 5,5 |
Filterkombination ergibt keine Treffer.
Ausführung
Stahl
Festigkeitsklasse 5.8
Druckzapfen ungehärtet
verzinkt, blau passiviertZB
RoHS
Festigkeitsklasse 5.8
Druckzapfen ungehärtet
verzinkt, blau passiviertZB
RoHS
Hinweis
Der Druckzapfen der Gewindestifte DIN 6332 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück zum Spannen verwendet werden kann.
Der Zapfendurchmesser der Gewindestifte ist kleiner als der Kerndurchmesser der Gewinde, so dass sie sich auch zapfenseitig einschrauben lassen.
Durch den Sprengring bzw. die Haltefeder des Druckstückes wird eine sehr einfache, lösbare Verbindung zwischen Gewindestift und Druckstück erzielt.
| Bestellbeispiel |
| ||||||||
DIN 6332-M16-80-SKN-ZB |
