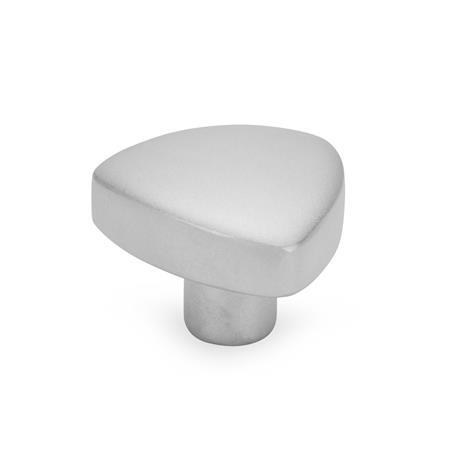

GN 5339.5 Edelstahl-Dreikantgriffe, matt gestrahlt oder hochglanzpoliert
Form
| E | mit Gewinde-Sackloch |
| D | mit Gewinde-Durchloch |
| C | mit Sackloch H7 |
| d1 | d2 Gewinde Form E | Form D | d3 H7 Bohrung Form C | d4 | h1 ≈ | h2 ≈ | t1 min. | t2 |
|---|---|---|---|---|---|---|---|---|
| 32 | M 5 | - | - | 12 | 21 | 12 | 10 | - |
| 32 | M 6 | M 6 | B 6 | 12 | 21 | 12 | 12 | 10 |
| 40 | M 6 | - | - | 14 | 26 | 14 | 12 | - |
| 40 | M 8 | M 8 | B 8 | 14 | 26 | 14 | 15 | 13 |
| 50 | M 8 | - | - | 18 | 33 | 19 | 15 | - |
| 50 | M 10 | M 10 | B 10 | 18 | 33 | 19 | 18 | 16 |
| 60 | M 10 | - | - | 20 | 41 | 23 | 18 | - |
| 60 | M 12 | M 12 | B 12 | 20 | 41 | 23 | 22 | 20 |
Filterkombination ergibt keine Treffer.
Ausführung
Edelstahl-Feinguss AISI CF-8
RoHS
- matt gestrahltMT
- hochglanzpoliertPL
(nur Form D und E)
RoHS
Hinweis
Edelstahl-Dreikantgriffe GN 5339.5 haben glatte und geschlossene Flächen, sowie Eckradien. Damit sind sie geeignet für ein Umfeld mit besonderen hygienischen Anforderungen.
Original ELESA-Design, realisiert in Metallausführung mit Genehmigung von ELESA S.p.a.
| Bestellbeispiel |
| ||||||||
GN 5339.5-50-M8-E-MT |
