aushängbar, mit Exzenterstift, Kunststoff

GN 160 Scharniere

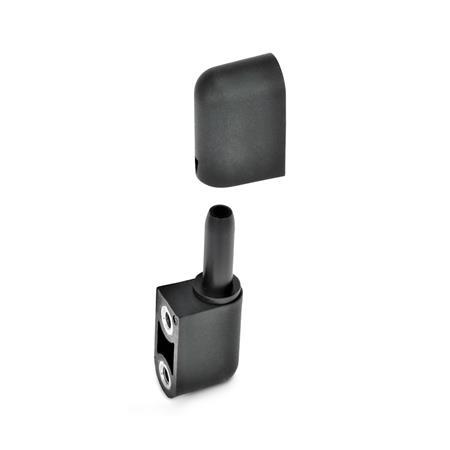

Scharniere GN 160 thumbnail Zoom ELESA

aushängbar, mit Exzenterstift, Kunststoff

GN 160 Scharniere

Scharniere GN 160
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design CFN.Info

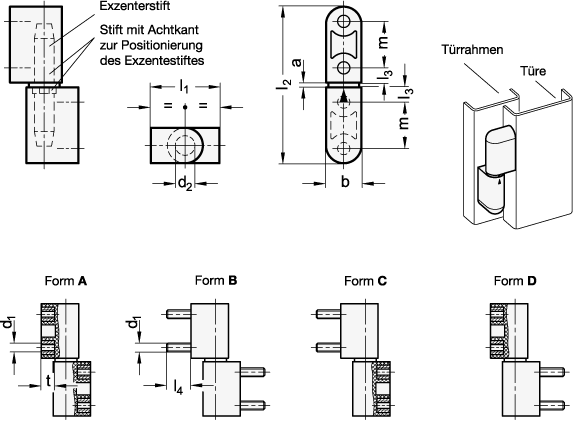

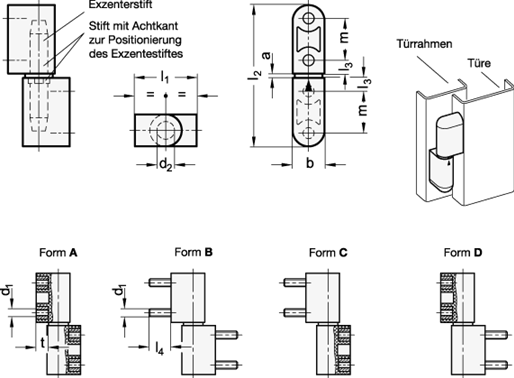

Zoom Scharniere GN 160 Skizze


Form

A2x2 Gewindesacklöcher
B2x2 Gewindestifte
C2x Gewindestifte (am Exzenterstift) / 2x Gewindesacklöcher
D2x Gewindesacklöcher (am Exzenterstift) / 2x Gewindestifte
l1l2abd1d2l3l4mt
2864214,5M 58612197,5
Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff (Polyamid PA)
  • glasfaserverstärkt
  • schwarz, matt
  • temperaturbeständig bis 80 °C

Stift
Kunststoff (Polyacetal POM)

Gewindebuchsen
Messing, vernickelt

Gewindestifte
Stahl, vernickelt
RoHS

Hinweis

Bei Scharnieren GN 160 sind die Stifte, welche die Drehachse bilden, zueinander um 0,5 mm versetzt und damit exzentrisch. Dadurch kann bei der Montage die Lage der Türe in Bezug auf den Rahmen verändert, bzw. ausgerichtet werden.

Bestellbeispiel
1l1
2l2
3Form
GN 160-28-64-B

RoHS-konform: Info -
Gewicht: Info -
