DIN 580 Edelstahl-Ringschrauben

Edelstahl Ringschrauben DIN 580 thumbnail Zoom

DIN 580 Edelstahl-Ringschrauben

Edelstahl Ringschrauben DIN 580
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen

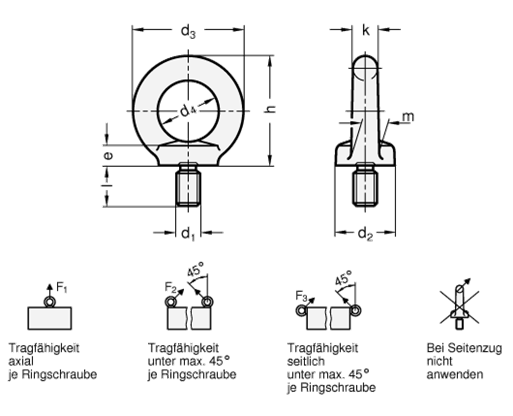

Edelstahl Ringschrauben DIN 580 Skizze

d1d2d3d4ehklmF1 max.
in N
F2 max.
in N
F3 max.
in N
M 10254525845101712230017001150
M 1230543010531220,514340024001700
M 163563351262142716700050003500
M 2040724014711630191200086006000
M 24509050189020362418000129009000
Filterkombination ergibt keine Treffer.

Ausführung

EdelstahlA4
  • nichtrostend
  • gesenkgeschmiedet
  • Auflagefläche bearbeitet

RoHS

Hinweis

Folgende Anwendungsrichtlinien für Edelstahl-Ringschrauben DIN 580 sind, auch im Hinblick auf die in der Tabelle aufgeführten Belastbarkeitsangaben, zu beachten:

Die Ringschraube muss voll eingedreht sein und vollflächig auf der Auflagefläche aufliegen.

Das Gegengewinde muss ebenso lang sein wie die Länge des Muttergewindes und der Werkstoff der Schraube muss der Belastbarkeit der Ringmutter genügen.

Weitere Anwendungsrichtlinien enthält die Bedienanleitung, die jeder Ringschraube beigefügt ist (siehe auch unter www.ganter-griff.de/service).

Das amtliche Normblatt sieht noch die Größen M8, M30, M36, M42, M48, M56, M64, M72 x 6, M80 x 6 und M100 x 6 vor.

Bestellbeispiel
1d1
2Werkstoff
DIN 580-M20-A4

RoHS-konform: Info -
Gewicht: Info -
