für Ölablassventile GN 880
GN 880.1 Anschlussstücke

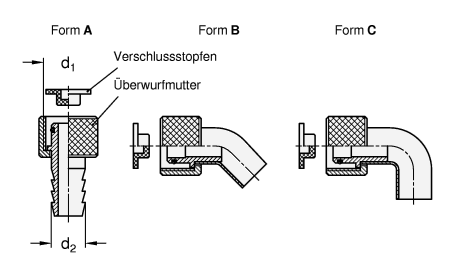

Form
| A | Anschluss gerade |
| B | Anschluss 45° |
| C | Anschluss 90° |
| Größe | d1 Anschlussgewinde für GN 880 | d2 Schlauchtülle | d4 |
|---|---|---|---|
| 22 | M 22 x 1,5 | 15 | 15,5 |
| 26 | M 26 x 1,5 | 20 | 20 |
Filterkombination ergibt keine Treffer.
Ausführung
Überwurfmutter mit Schlauchtülle
Messing
Rohrbogen 45° / 90°
Kupfer
O-Ring
Gummi NBR (Perbunan®)
Schlauchklemme
Stahl, verzinkt
Verschlussstopfen
Kunststoff, PE-LD
RoHS
Messing
Rohrbogen 45° / 90°
Kupfer
O-Ring
Gummi NBR (Perbunan®)
Schlauchklemme
Stahl, verzinkt
Verschlussstopfen
Kunststoff, PE-LD
RoHS
Hinweis
Anschlussstücke GN 880.1 werden für die Verwendung von Ölablassventilen GN 880 benötigt.
Durch das Aufschrauben des Anschlussstücks betätigt man den Ventilteller des Ölablassventils, so dass das Öl durch den Schlauch in einen bereitgestellten Behälter abfließen kann.
Der Verschlussstopfen verhindert das Auslaufen von Restöl nach dem Entleeren.
| Bestellbeispiel |
| ||||
GN 880.1-26-C |
