Gegenhalter

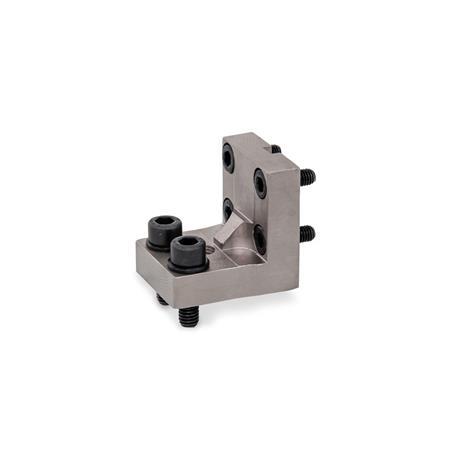

GN 868.1 Spannbackenhalter
Form
| R | Spannbacken rechtwinklig zum Spannarm |
| P | Spannbacken parallel zum Spannarm |
| b -0,2 | d1 | d2 H8/h6 | d3 | d4 H8/h6 | h1 | h2 | h3 | l1 | l2 | l3 Form R | Form P | l4 | l5 Form R | Form P | l6 | m1 | m2 | m3 | m4 | m5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | M 6 | 9 | M 5 | 7 | 10 | 10 | 10 | 38 | 55 | 37 | 37 | 13 | 18,5 | 18,5 | 7,5 | 22 | 17 | 15 | 31,5 | 17 |
| 42 | M 8 | 11 | M 6 | 9 | 12 | 12 | 14 | 54,5 | 77,5 | 50,5 | 50,5 | 17 | 23,5 | 23,5 | 10 | 30 | 25 | 19,5 | 45,9 | 23 |
| 52 | M 10 | 13 | M 8 | 11 | 14 | 14 | 16 | 63 | 93 | 61 | 61 | 20 | 28 | 28 | 13,5 | 37 | 30 | 23,5 | 53 | 30 |
| 62 | M 10 | 13 | M 10 | 13 | 16 | 16 | 18 | 73,5 | 113,5 | 83,5 | 85,5 | 20 | 27 | 29 | 13,5 | 44 | 47 | 27 | 62,5 | 40 |
Filterkombination ergibt keine Treffer.
Ausführung
Stahl C 45
chemisch vernickeltNC
Zylinderschrauben DIN 912,
Zentrierbuchsen
Stahl, brüniert
RoHS
chemisch vernickeltNC
Zylinderschrauben DIN 912,
Zentrierbuchsen
Stahl, brüniert
RoHS
Hinweis
Die Spannbackenhalter GN 868.1 wurden für die Kraftspanner GN 864 konzipiert.
Spannbackenhalter sind durch die Zentrierbuchsen am Kraftspanner ebenso präzise positioniert wie Spannbacken GN 872 auf dem Halter.
Zylinderschrauben und Zentrierbuchsen gehören zum Lieferumfang.
| Bestellbeispiel |
| ||||||
GN 868.1-42-P-NC |
