Duroplast, mit vorstehender Stahlbuchse

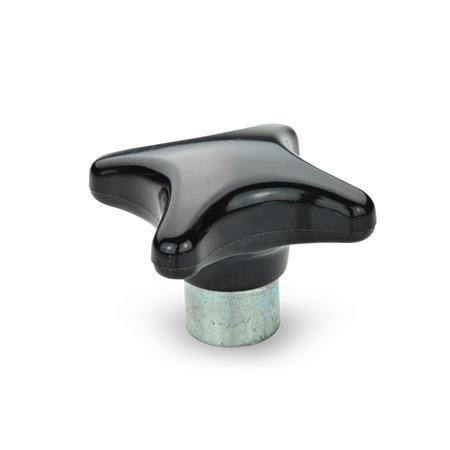

GN 6335.1 Kreuzgriffe, Buchse verzinkt
Form
| E | mit Gewinde-Sackloch |
| C | mit Sackloch H7 |
| d1 | d2 Form E | d3 H7 Form C | d4 | h1 | h2 ≈ | h3 | t min. | |
|---|---|---|---|---|---|---|---|---|
| 32 | M 6 | B 6 | - | 12 | 20 | 10 | 9 | 12 |
| 40 | M 8 | B 6 | B 8 | 14 | 25 | 13 | 10 | 14 |
| 50 | M 10 | B 8 | B 10 | 18 | 32 | 20 | 12 | 18 |
| 63 | M 12 | B 10 | B 12 | 20 | 40 | 25 | 14 | 22 |
| 80 | M 16 | B 16 | - | 25 | 50 | 30 | 17 | 30 |
Filterkombination ergibt keine Treffer.
Ausführung
Kunststoff
Duroplast (PF)
schwarz, glänzend
Buchse
Stahl
verzinkt, blau chromatiert
RoHS
Duroplast (PF)
schwarz, glänzend
Buchse
Stahl
verzinkt, blau chromatiert
RoHS
Hinweis
Kreuzgriffe GN 6335.1 mit vorstehender Stahlbuchse weisen folgende Vorteile auf:
Die Auflagefläche steht genau senkrecht zur Bohrung und ist mit vollem Durchmesser aus Stahl. Die vorstehende Stahlbuchse erlaubt eine einwandfreie Querstiftverbindung.
| Bestellbeispiel |
| ||||||
GN 6335.1-63-M12-E |
