Stahl, brüniert

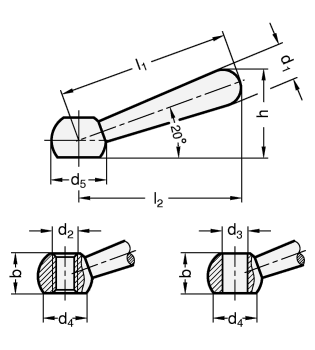

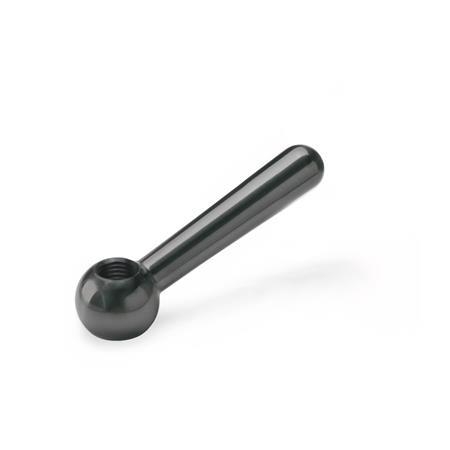

GN 204 Verkürzte Kegelgriffe
Form
| N | Griff schräg mit Gewinde |
| L | Griff schräg mit Bohrung H7 |
| d1 | d2 Gewinde | d3 H7 Bohrung | b | d4 ≈ | d5 | h ≈ | l1 | l2 ≈ |
|---|---|---|---|---|---|---|---|---|
| 10 | M 8 | - | 11 | 12,5 | 16 | 26 | 50 | 48 |
| 13 | M 10 | B 10 | 14 | 16 | 20 | 32 | 63 | 60 |
| 16 | M 12 | B 12 | 17,5 | 20 | 25 | 40 | 80 | 76 |
| 20 | M 16 | B 16 | 23 | 25 | 32 | 51 | 100 | 95 |
| 25 | M 20 | - | 30 | 31 | 40 | 63,5 | 125 | 119 |
Filterkombination ergibt keine Treffer.
Ausführung
Auf Anfrage
Verkürzte Kegelgriffe mit geradem Griff
Hinweis
| Bestellbeispiel |
| ||||||
GN 204-16-M12-N |
