Gewindebuchse Stahl, verzinkt / Fuß Kunststoff

GN 343.3 Gelenkfüße

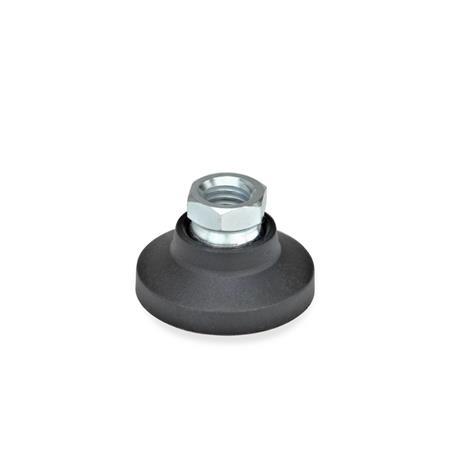

Gelenkfuesse GN 343.3 thumbnail Zoom

Gewindebuchse Stahl, verzinkt / Fuß Kunststoff

GN 343.3 Gelenkfüße

Gelenkfuesse GN 343.3
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Gelenkfuesse GN 343.3 Skizze


Form

Aohne Gummiauflage
Gmit Gummiauflage
d1d2l2l3swt min.Statische
Belastbarkeit in kN
(siehe Hinweis)
25M 6M 818,541295
32M 8-22,551297
32M 10-22,551510,57
40M 10-25,561510,510
40M 12-25,561711,510
50M 10-27,571510,510
50M 12-27,571711,510
60M 12-35,58,51711,514
60M 16-35,58,5241614
Filterkombination ergibt keine Treffer.

Ausführung

Fuß
Kunststoff (Polyamid PA)
  • glasfaserverstärkt
  • schwarz, matt
  • temperaturbeständig bis 100 °C

Gewindebuchse
Stahl
  • Festigkeitsklasse 5.8
  • verzinkt, blau passiviert

Gummiauflage (NBR)
70 Shore A, schwarz
RoHS

Auf Anfrage

ESD-Ausführung
(leitfähiger Kunststoff zur Vermeidung
statischer Aufladung;
siehe auch GN 343.1
Form KSE / Form KRE)

Hinweis

Die Gelenkfüße GN 343.3 erzielen ihre hohe statische Belastbarkeit durch die Verwendung eines hochwertigen Kunststoffes und einer Formgebung, welche die Last auf einen großen Bereich verteilt.

Bei Überschreitung der in der Tabelle angegebenen Werte der statischen Belastbarkeit kann es zum Bruch des Kunststofftellers kommen.

Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzte Anzahl von Gelenkfüssen eine begrenzte Zeit durch eine senkrecht zum Teller wirkende, statische Kraft beaufschlagt wurden.

Abhängig vom Einsatz- und Belastungsfall muß jedoch mit einem Sicherheitsfaktor gerechnet werden, so dass die zulässige Belastbarkeit unter der in der Tabelle angegebenen Wert liegt.

Gelenkfüße GN 343.3 werden montiert geliefert, sind aber demontierbar.

Bestellbeispiel
1d1
2d2
3Form
GN 343.3-32-M10-A

RoHS-konform: Info -
Gewicht: Info -
