GN 718.1 Softline-Pilzgriffe, auch für Schaltsymbole verwendbar

Softline Pilzgriffe auch fuer Schaltsymbole verwendbar GN 718.1 thumbnail Zoom ELESA

Montage durch Aufschlagen

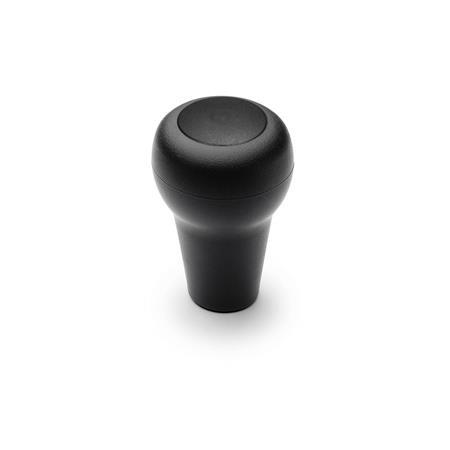

GN 718.1 Softline-Pilzgriffe, auch für Schaltsymbole verwendbar

Softline Pilzgriffe auch fuer Schaltsymbole verwendbar GN 718.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design IEL.N SOFTInfo
Zoom Softline Pilzgriffe auch fuer Schaltsymbole verwendbar GN 718.1 Skizze


Form

Ggeschlossene Ausführung
Tmit transparenter Abdeckkappe
d1l1
Form G

Form T
d2
Bohrung
l2d3
4547-B 12-3428
456565B 10B 125023
Filterkombination ergibt keine Treffer.

Ausführung

Grundkörper
Kunststoff
Thermoplast (Polypropylen PP)

Softline-Ummantelung
  • Elastomer (TPE) 70 Shore A
  • mit dem Grundkörper chemisch verbunden
  • FDA-konformes Kunststoffgranulat
  • temperaturbeständig bis 80 °C
  • schwarz, matt

transparente Abdeckkappe (Form T)
mit Vergrößerungseffekt
RoHS

Zubehör

Schalt- und Steuersymbole GN 517.1

Hinweis

Die Softline-Ummantelung macht Pilzgriffe GN 718.1 besonders griffsympathisch und ergonomisch.

Die weiche, rutschfeste Kontaktfläche verbessert den Kontakt sowohl bei feuchter (Handschweiß) als auch trockener Umgebung, bei öliger Oberfläche ebenso wie bei hohen Temperaturen oder Kälte.

Zur Montage werden sie durch leichte Schläge aufgetrieben, dabei sollte man beachten, dass die Oberfläche nicht beschädigt wird. Das Schaftende soll etwas gerundet oder gefast (30°) sein.

Die transparente Sichtscheibe (Form T) ermöglicht das Anbringen von Symbolen oder dergleichen.

Nach der Montage des Pilzgriffes auf dem Schaft wird das Symbol in die Ausnehmung der getrennt gelieferten Sichtscheibe eingelegt und diese dann vorsichtig in den Griff eingedrückt bzw. geschlagen.

Das Symbol ist durch die dichte Verbindung zwischen Sichtscheibe und Pilzgriff gegen Verschmutzung und auch Flüssigkeiten geschützt.

Schalt- und Steuersymbole sind getrennt zu bestellen.

Bestellbeispiel
1d1
2l1
3d2
4Form
GN 718.1-45-65-B10-G

RoHS-konform: Info -
