Stahl / Aluminium

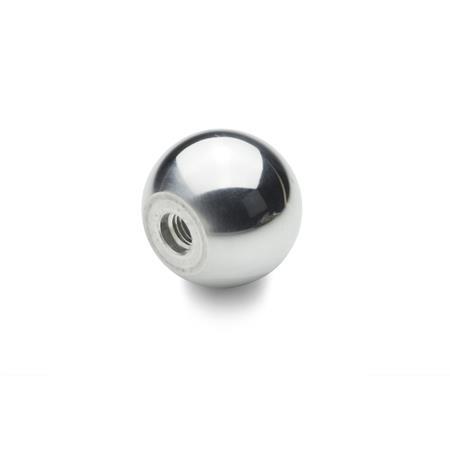

DIN 319 Kugelknöpfe
Form
| C | mit Gewinde |
| K | mit Bohrung H7 |
| d1 | d2 Form C Gewinde | d3 H7 Form K Bohrung | d4 ≈ | h ≈ | t1 min. | t2 min. |
|---|---|---|---|---|---|---|
| 16 | M 4 | B 6 | 8 | 15 | 7 | 9 |
| 20 | M 5 | B 8 | 12 | 18 | 9 | 11 |
| 25 | M 6 | B 10 | 15 | 22,5 | 11 | 14 |
| 32 | M 8 | B 12 | 18 | 29 | 14,5 | 17 |
| 40 | M 10 | B 16 | 22 | 37 | 18 | 22 |
| 50 | M 12 | B 20 | 27 | 46 | 21 | 28 |
Filterkombination ergibt keine Treffer.
Ausführung
Hinweis
Kugelknöpfe DIN 319 aus Stahl und Aluminium sind auf dem amtlichen Normblatt nicht vorgesehen.
| Bestellbeispiel |
| ||||||||
DIN 319-AL-40-M10-C |
