GN 719.2 Schaltknöpfe, mit Gewinde oder Aufschlagen, in verschiedenen Farben

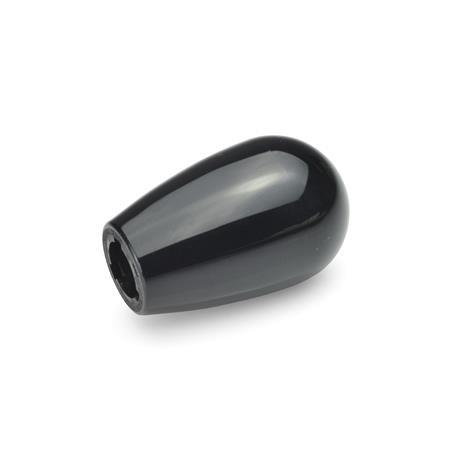

Schaltknoepfe mit Gewinde oder Aufschlagen  in verschiedenen Farben GN 719.2 thumbnail Zoom ELESA

GN 719.2 Schaltknöpfe, mit Gewinde oder Aufschlagen, in verschiedenen Farben

Schaltknoepfe mit Gewinde oder Aufschlagen  in verschiedenen Farben GN 719.2
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
ELESA original design I.622 / I.622 NInfo
Schaltknoepfe mit Gewinde oder Aufschlagen  in verschiedenen Farben GN 719.2 Skizze

d1d2
mit Gewinde
alle Farben, nicht in WS
d3
zum Aufschlagen
nur Farbe SW, RT, WS


nur Farbe SW, RT
d4ht1t2 ±0,5t3
16M 6-B 6--1225163,517
20M 8-B 8--1432203,521
26----B 8174230525
26M 8M 10B 10--174230530
34M 10M 12B 10B 12-2154,535840
Filterkombination ergibt keine Treffer.

Ausführung

Kunststoff
Thermoplast (Polyamid PA)
  • Ausführung mit Gewinde
    temperaturbeständig bis 80 °C
  • Ausführung zum Aufschlagen
    temperaturbeständig bis 50 °C

Farbe:
schwarz, RAL 9005, glänzendSWSW
orange, RAL 2004, glänzendOROR
grau, RAL 7040, glänzendGRGR
gelb, RAL 1021, glänzendGBGB
blau, RAL 5024, glänzendBLBL
rot, RAL 3000, glänzendRTRT
weiß, RAL 9002, glänzendWSWS
RoHS

Hinweis

Schaltknöpfe GN 719.2 werden vielfach anstelle von Kugelknöpfen DIN 319 an Schalthebeln, Schaltstangen usw. verwendet. Durch ihre Form berücksichtigen sie ergonomische Gesichtspunkte.

Bei Verwendung der Schaltknöpfe zum Aufschlagen (mit Bohrung B) erübrigt sich ein Gewinde am Schaft. Zur Montage werden sie durch leichte Schläge mit einem Schonhammer aufgetrieben, das Schaftende soll etwas gerundet oder gefast (30°) sein. Die Knöpfe sitzen absolut vibrationsfest.

Bestellbeispiel
1d1
2d2 (d3)
3Farbe
GN 719.2-20-M8-SW

RoHS-konform: Info -
Gewicht: Info -
