für Armaturen

GN 227.7 Stahlblech-Handräder

Stahlblech Handraeder GN 227.7 thumbnail

Filter anzeigen

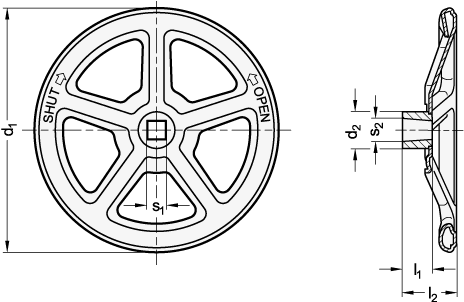

d₁	Vierkant (konisch) s₁	s₂	d₂	l₁	l₂ ±1	Anzahl der Speichen	Blechstärke

125	VK 11	12,7	28	17	31	3	1,2
150	VK 12	13,8	30	18	33,5	3	1,5
200	VK 14	16	35	20	40,5	3	2
250	VK 17	19,25	36	23	47	4	2
300	VK 19	21,8	42	28	59	5	2
400	VK 24	27	48	30	66	5	2,5

Filterkombination ergibt keine Treffer.

Ausführung

Stahlblech
kathodisch tauchlackiert (KTL)
schwarz, RAL 9005SWK SWK

rot, RAL 3000RTK RTK

Nabe
Stahl, angeschweißt

RoHS

Auf Anfrage

mit Bohrung B

mit Vierkant V

neutral, ohne Beschriftung

Hinweis

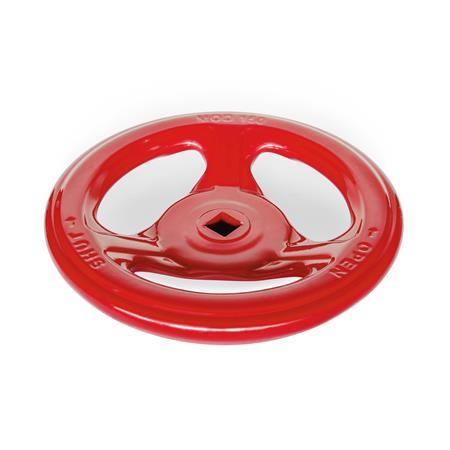

Stahlblech-Handräder GN 227.7 besitzen eine hohe mechanische Festigkeit, eine durch die Lackierung erhöhte Korrosionsbeständigkeit und sie sind unempfindlich gegen Stöße und Schläge.

Der konische Nabenvierkant erlaubt eine einfache Montage mit festem Sitz. Aufgrund der geschlossenen Form werden Verletzungen bei der Bedienung durch scharfe Kanten vermieden. Die eingeprägte Beschriftung „SHUT“ und „OPEN“ hilft bei der sicheren und korrekten Bedienung von Armaturen.

Bestellbeispiel
