für Aufsitzspanner GN 9192

GN 9192.2 Positionierring

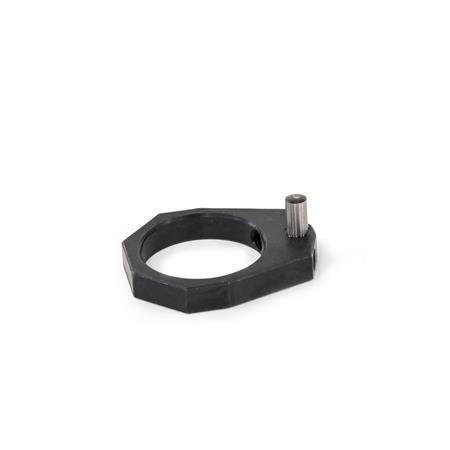

Positionierring GN 9192.2 thumbnail Zoom

für Aufsitzspanner GN 9192

GN 9192.2 Positionierring

Positionierring GN 9192.2
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Positionierring GN 9192.2 Skizze

d0
Aufsitzspanner-Ø
GN 9192
d1h1bd2h2l1l2
402873551643,517,5
Filterkombination ergibt keine Treffer.

Ausführung

Stahl
brüniert

Druckschrauben
  • Stahl, brüniert
  • Druckzapfen, Messing

RoHS

Hinweis

Mit Positionierringen GN 9192.2 kann der Schwenkbereich von Aufsitzspannern GN 9192 auf 110° nach rechts oder links über einen Anschlagstift begrenzt werden. Die Anschlagposition des Rings lässt sich so wählen, dass die Spannposition wiederkehrend und exakt beim Einschwenken am Anschlagstift erreicht wird.

Die Befestigung des Positionierrings erfolgt durch zwei Druckschrauben. Der Hub des Aufsitzspanners verringert sich um die Höhe h1 des Positionierrings.

Bestellbeispiel
1d1
2h1
GN 9192.2-28-7
