Zink-Druckguss, Schraube Stahl verzinkt

GN 300.2 Verstellbare Klemmhebel

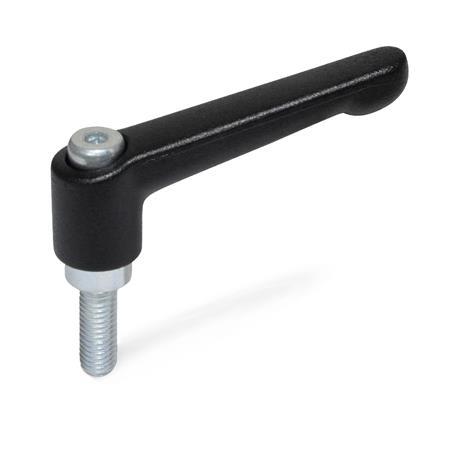

Verstellbare Klemmhebel GN 300.2 thumbnail Zoom

Zink-Druckguss, Schraube Stahl verzinkt

GN 300.2 Verstellbare Klemmhebel

Verstellbare Klemmhebel GN 300.2
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Verstellbare Klemmhebel GN 300.2 Skizze

l1d1l2d3d4h1h2h3h4
Rast-
weg
22M 3-68101216--810,518,52233
22M 4M 51216202532--810,518,52233
30M 4-1216202532--101324,54313,5
30M 5M 612162025324050101324,54313,5
45M 4-1216202532--101324,54343,5
45M 5M 612162025324050101324,54343,5
63M 6M 81620253240506313,517,5316,5454
78M 8M 10202532405063801621368544
92M 10M 122025324050638019244311644
108M 16-3240506380--233050,512755
Filterkombination ergibt keine Treffer.

Ausführung

Griffkörper
Zink-Druckguss

kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW
orange, RAL 2004, strukturmattOSOS
rot, RAL 3000, strukturmattRSRS
silber, RAL 9006, strukturmattSRSR

verchromtCRCR

unlackiertRHRH
gleitgeschliffen

Schraubeneinsatz und Halteschraube
Stahl
verzinkt, blau passiviert
RoHS

Hinweis

Verstellbare Klemmhebel GN 300.2 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim "Loslassen" rastet der Griff selbsttätig wieder ein.

Bestellbeispiel
1l1
2d1
3l2
4Farbe (Oberfläche)
GN 300.2-63-M6-25-RS

RoHS-konform: Info -
Gewicht: Info -
