Aluminium

GN 471.3 Umleggriff-Handkurbeln, Kunststoff beschichtet

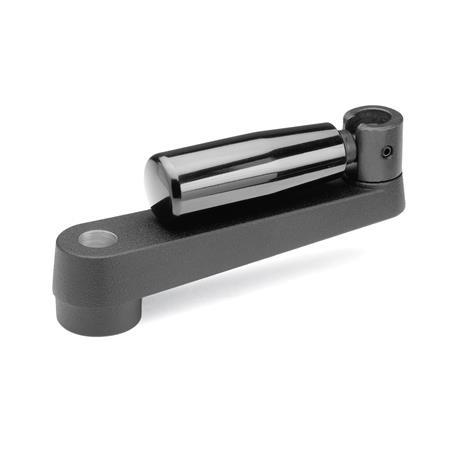

Umleggriff Handkurbeln Kunststoff beschichtet GN 471.3 thumbnail Zoom

Aluminium

GN 471.3 Umleggriff-Handkurbeln, Kunststoff beschichtet

Umleggriff Handkurbeln Kunststoff beschichtet GN 471.3
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Umleggriff Handkurbeln Kunststoff beschichtet GN 471.3 Skizze

Länge ld1 H7
Bohrung
H11
Vierkant
d2d3h1h2h3h4h5 ≈Ø
Umleggriff
GN 598
100B 12V 12273028171319,567,523
125B 14V 14323534221419,567,523
160B 17V 17353938261619,582,526
Filterkombination ergibt keine Treffer.

Ausführung

Kurbelkörper
Aluminium
  • kunststoffbeschichtet
    schwarz, strukturmatt
  • Planseite der Nabe bearbeitet

RoHS

Auf Anfrage

mit Umleggriff GN 598.5
(Umlegmechanik Edelstahl)

Hinweis

Bei Umleggriff-Handkurbeln GN 471.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.

Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.

Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.

Bestellbeispiel
1Länge l
2s (d1)
GN 471.3-125-V14

RoHS-konform: Info -
Gewicht: Info -
