Aluminium, schwarz eloxiert

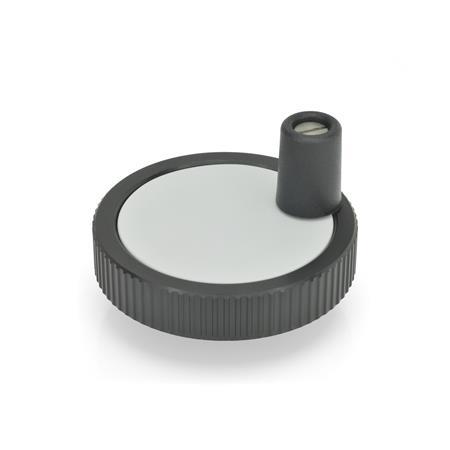

GN 736 Zustellräder, Aluminium schwarz, eloxiert
Bohrungskennzeichnung
| B | ohne Nabennut |
| K | mit Nabennut |
| Z | mit Spannzange |
Form
| A | ohne Griff |
| D | mit drehbarem Zylinderknopf |
| d1 | d2 H8 Bohrung | d3 | d4 | d5 | b-0,5 | h | l1 | l2 | l3 ≈ | r | Ø Zylinderknopf |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 52 | 10 | 22 | 37 | 39,5 | 13 | 3,8 | 23 | 17 | 19 | 15,5 | 13 |
| 62 | 10 | 25 | 47 | 49,5 | 13 | 3,8 | 23 | 17 | 21 | 20,5 | 14 |
Filterkombination ergibt keine Treffer.
Ausführung
Aluminium
schwarz eloxiert
Deckel
Kunststoff, hellgrau
Spannzange / Sechskantmutter
Messing
Edelstahl-Gewindestift DIN 916
mit Innensechskant und
Ringschneide
Drehbare Zylinderknöpfe GN 599.5
RoHS
schwarz eloxiert
Deckel
Kunststoff, hellgrau
Spannzange / Sechskantmutter
Messing
Edelstahl-Gewindestift DIN 916
mit Innensechskant und
Ringschneide
Drehbare Zylinderknöpfe GN 599.5
- Kunststoff, Thermoplast
schwarz, matt - Achsteil Edelstahl
nichtrostend, 1.4305
RoHS
Hinweis
Zustellräder GN 736 werden für Verstellvorgänge mit geringem Drehmoment eingesetzt.
Die Grobeinstellung kann über den drehbaren Zylinderknopf erfolgen (Fingerzufassung), die Feinzustellung am Rändelkranz.
| Bestellbeispiel |
| ||||||||
GN 736-52-B10-D |
