Aluminium, zweiteilig

GN 165.1 Fuß-Verfahrschlitten

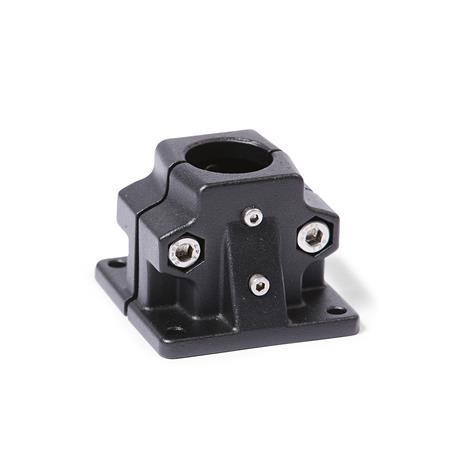

Fuss Verfahrschlitten GN 165.1 thumbnail Zoom

Aluminium, zweiteilig

GN 165.1 Fuß-Verfahrschlitten

Fuss Verfahrschlitten GN 165.1
© Copyright
Rotaflex GmbH
Abbildung kann Abweichen
Zoom Fuss Verfahrschlitten GN 165.1 Skizze


Kennziffer

2mit 2 Edelstahl-Zylinderschrauben DIN 912
d1
Bohrung
s
Vierkant
d2d3
Befestigungs-
schraube am
Mitnehmer
k
Klemm-
länge
l1l2tx1x2y1y2z
Schraub-
stellen
Zubehör
empf. Klemmhebel
GN 911 für
 z
l3
B 30V 306,5M 4586946775607560M8-3563 | 78
B 40V 4011M 5989870141159011990M10-6078 | 92
B 50V 5011M 6989870141159011990M10-6078 | 92
Filterkombination ergibt keine Treffer.

Ausführung

Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW

Zylinderschrauben DIN 912
Edelstahl, nichtrostend 1.4301

Sechskantmuttern DIN 985
Edelstahl nichtrostend, 1.4301
selbstsichernd durch Polyamidring
RoHS

Zubehör

Verstellbare Klemmhebel GN 911

Hinweis

Fuß-Verfahrschlitten GN 165.1 basieren auf Fuß-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt.

Über die Schraubstellen z kann das Laufspiel der Führungsbohrung d1 / s eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden.

Wenn die Klemmung schnell und werkzeuglos erfolgen soll, können die Zylinderschrauben durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.

Bestellbeispiel
1d1 (s)
2Kennziffer
3Oberfläche
GN 165.1-B50-2-SW

RoHS-konform: Info -
Gewicht: Info -
